等截面薄壁轴承在单导体行业里的应用

2025-10-30

在当今科技飞速发展的时代，半导体芯片被誉为现代工业的“粮食”。其制造过程堪称人类工程学的作品，涉及数百道精密工序，任何微小的误差都可能导致整片晶圆的报废。在这精密的领域，对每一个零部件的性能都提出了近乎苛刻的要求。其中，等截面薄壁轴承作为一种特殊的精密基础件，正默默地扮演着“精准运动之心”的角色，为先进半导体设备的稳定运行提供着至关重要的支撑。一、为何半导体制造“独宠”等截面薄壁轴承？半导体设备对运动控制系统的要求可以概括为：高精度、高刚性、紧凑轻量、低振动、超洁净。传统的标准轴承往往难以同时满足所有这些严苛条件，而等截面薄壁轴承正是为此而生。紧凑，节省空间：其“等截面”与“薄壁”的设计特点，意味着在相同的安装空间内，可以提供更大的轴径，从而获得更高的结构刚性和稳定性。这对于内部空间较小的半导体设备来说，是实现多轴复杂运动设计的关键。超高刚性与精度：通过优化的滚道设计和精密的制造工艺，薄壁轴承在承受载荷时变形极小，提供了极高的旋转精度和重复定位精度（可达微米甚至纳米级），确保了工艺步骤的准确。低振动与低噪音：精密的滚道加工、陶瓷球（可选）以及精确的预紧力控制，使其在高速运转时仍能保持平稳安静，有效避免振动对敏感的晶圆处理或光学成像过程造成干扰。洁净度：轴承可采用特殊的低释气密封件、真空兼容润滑脂甚至固体润滑涂层，较大限度地减少颗粒物和化学挥发物的产生，满足半导体工艺对超净环境的要求。二、等截面薄壁轴承在半导体设备中的核心应用场景晶圆搬运与传输系统设备：晶圆搬运机器人（SCARA、六轴）、传输平台、装载端口。作用：作为机器人的关节和驱动核心，薄壁轴承确保了机械臂在高速运动中的平稳性与精准性，实现晶圆在工位间的快速、无损、精准传输。光刻机——芯片制造的“皇冠”设备：晶圆台、掩模台。作用：光刻机需要在毫秒级时间内完成纳米级的步进与扫描运动。薄壁轴承为这些超精密运动平台提供了极高的刚度和动态稳定性，是保障光刻分辨率、实现更小电路线宽的核心基础部件之一。精密检测与量测设备设备：晶圆缺陷检测机、套刻精度测量仪、探针台。作用：支撑光学传感器或探针卡进行高精度扫描运动。轴承的平滑性、低摩擦和零爬行特性，是获得真实、可靠测量数据的根本保证。芯片封装与测试设备：贴片机、引线键合机、测试分选机。作用：在封装环节，为高速取放头和键合头提供高刚性的旋转支撑，承受工作压力并保持微米级定位精度。在测试环节，确保分选机构的高速、可靠分度。真空工艺腔体设备：刻蚀、CVD、PVD等设备的内部传动机构。作用：在真空或特殊气氛环境中，为基片台、挡板等部件提供可靠的低释气、耐腐蚀旋转驱动解决方案。三、选择等截面薄壁轴承供应商至关重要半导体制造是“零容忍”的行业。轴承的性能、可靠性和寿命直接关系到设备的生产效率与产品良率。因此，选择一个在材料科学、精密制造、热处理和润滑技术方面拥有深厚积累的合作伙伴至关重要。我们能够提供：定制化解决方案，以满足特定设备的独特需求。严格的质量控制体系，确保每一套轴承的性能与一致性。技术支持，从设计阶段开始为客户提供优化建议。随着半导体技术持续向5纳米、3纳米甚至更先进的制程迈进，对精密运动控制的要求将愈发。等截面薄壁轴承作为这一领域的基础支撑技术，其重要性不言而喻。它不仅是实现设备功能的零部件，更是推动整个行业向前发展的“隐形力量”。洛阳宁泰精密轴承有限公司深耕精密轴承领域，我们致力于为全球半导体设备制造商提供高性能、高可靠性的等截面薄壁轴承产品与解决方案，助力中国乃至全球的半导体产业突破极限，智造未来。

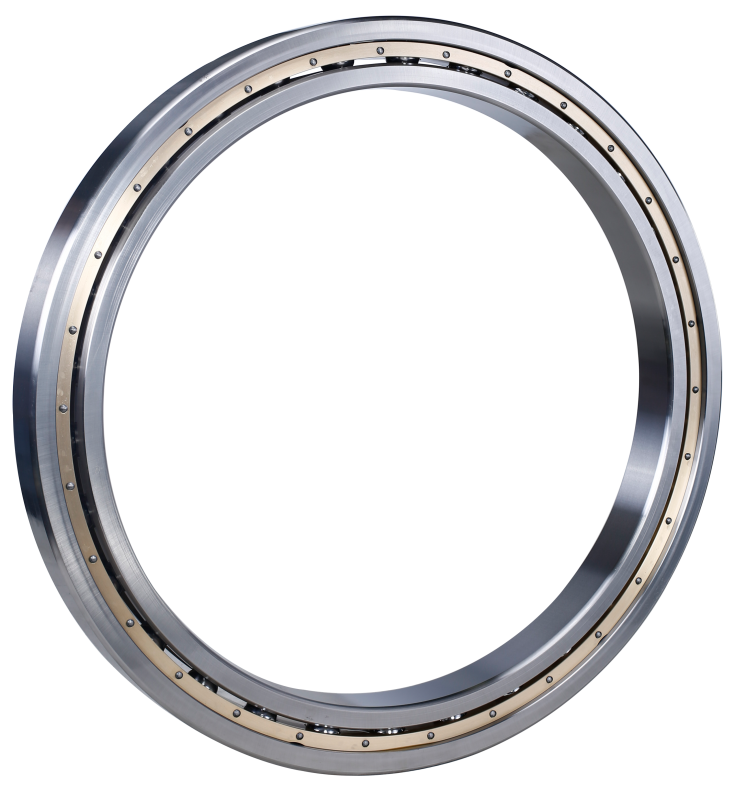

等截面薄壁球轴承轴装配公差控制的具体

2025-08-11

一、优化公差设计与分配公差设计与分配是装配公差控制的基石。首要任务是基于轴承的实际工况与性能指标，科学地确定公差等级与公差带范围。对于高精度要求的轴承，需选用更严格的公差配合，以有效抑制装配误差并提升装配精度。同时，需注重公差分配的均衡性，防止单个环节公差过松或过紧，从而规避装配难题或性能劣化。二、选用高精度加工与检测设备实现装配公差控制的核心在于采用高精度的加工设备与测量仪器。在轴承制造中，应选用加工精度高、稳定性强的设备（如数控机床、高精度磨床等），确保零部件加工精度达标。同时，必须配备高精度测量设备（如三坐标测量机、激光测径仪等），用于对轴承零部件的尺寸和几何形状进行精密测量与检验。三、实施严格的装配工艺管控装配工艺控制是保障装配公差精度的核心环节。装配过程中，需要制定详尽的装配工艺流程与操作规程，明确规定装配顺序、方法和要求。同时，须强化对装配全过程的监控与管理，确保每个步骤的操作均符合规范。对于关键装配环节（如轴承座与轴的配合、滚珠装配），应使用专用工装夹具，以提升装配精度和效率。四、应用先进的装配技术与方法随着技术进步，诸多先进装配技术与方法已应用于轴承制造领域。例如，可引入自动化装配线或机器人装配系统，实现轴承精密装配。此外，热装配、冷冻装配等特殊装配方法也适用于不同材料与结构的轴承装配需求。应用这些先进技术能显著提升装配公差的控制能力。五、强化质量管理与检验质量管理和检验是确保装配公差控制成效的关键手段。在轴承制造与装配全流程中，应建立完善的质量管理体系，明确质量标准与检验规程。同时，须加强对原材料、加工过程、装配过程等各环节的质量控制与检验，确保各阶段质量达标。对于装配完成的轴承，还需进行全部的性能测试与检验，以验证其装配公差是否满足设计预期。总结：等截面薄壁球轴承轴装配公差控制的关键措施涵盖公差设计与分配优化、高精度加工与检测设备选用、严格装配工艺管控、先进装配技术与方法应用以及质量管理与检验强化等方面。通过系统落实这些措施，可有效管控装配公差，提升轴承的装配精度与运行稳定性，进而确保轴承的性能与使用寿命达到设计目标。

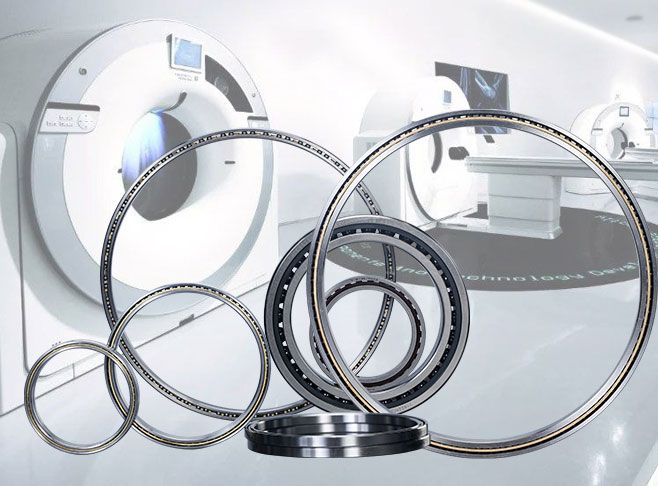

等截面薄壁轴承在医疗器械中的应用

2025-05-05

在医疗设备领域，薄壁球轴承扮演着至关重要的角色。它们不仅需要提供高精度的旋转特性，以确保医疗设备的准确度和可靠性，还要在严格的卫生条件下保持清洁，以避免任何可能的污染。本文将探讨薄壁球轴承在医疗设备中的应用，以及如何通过准确的安装和维护。一、医疗设备中的薄壁球轴承：准确度的挑战精密安装：薄壁球轴承的安装必须非常准确，任何偏差都可能导致设备性能下降。这要求安装过程中使用精密工具和设备，以及技术人员进行操作。轴承的安装精度直接影响到其旋转精度和稳定性，进而影响到整个医疗设备的运行效果。环境适应性：医疗设备中的轴承需要在各种环境中稳定运行，包括可能接触到化学消毒剂或药物的环境。因此，轴承必须具备良好的耐腐蚀性，以防止损坏或污染。此外，轴承还需要能够在无菌环境中运行，这要求轴承材料和设计能够抵抗细菌和其他微生物的侵入。长期稳定性：医疗设备通常需要长时间运行，这就要求轴承必须具备良好的耐磨损特性，以确保设备的可靠性和稳定性。薄壁球轴承由于其结构特点，对污染更为敏感，因此需要特别的维护和清洁措施来保持其性能。技术更新：随着医疗技术的进步，对轴承性能的要求也在不断提高。这要求轴承制造商不断创新，以满足未来医疗设备的需求。例如，随着CT扫描仪和MRI机器等医疗影像设备的技术进步，对轴承的转速要求越来越高，这就要求轴承能够承受更高的转速和更复杂的运动模式。二、医疗设备中的薄壁球轴承：清洁度的挑战1. 污染物的影响污染物、灰尘、磨损产生的碎屑、氧化铝及二氧化硅等微小粒子吸附在没有特殊防护的轴承润滑表面，就会形成类似磨料式的摩擦，进而造成轴承滚动体与滚道之间的接触部位产生严重的磨损，这些磨损大大降低了其使用寿命。主要粉尘污染源有三种，其中之一就是使用的润滑剂没有达到相关要求，过滤精度不够，机械颗粒超标。因此，保持轴承的清洁度越高，以及轴承各金属件所吸附的微粒越少，对轴承造成的磨损越低，可以更好的延长轴承的使用寿命。2. 润滑剂的清洁度润滑剂的清洁度对轴承寿命的影响也非常大。不同清洁度的润滑油对球轴承寿命影响很大，改善润滑油的清洁度能延长轴承的寿命。同时，保持轴承的清洁度越高，对轴承造成的磨损越低，可以更好的延长轴承的使用寿命。3. 清洁度控制保持轴承、轴和轴承座的清洁是预防污染的关键。在安装和维护过程中，应使用无尘环境和清洁工具，避免污染物的侵入。此外，对润滑剂的使用以及过滤要严格按照相关标准执行，严格控制过滤的精度，使灰尘、污染物等微粒不会随着润滑剂进入轴承。解决方案为了应对这些挑战，医疗设备制造商采取了一系列措施。首先，他们使用特殊涂层处理或由耐腐蚀材料制成的轴承，以在具有挑战性的条件下表现良好。其次，通过精密工程确保医疗轴承在其严格的公差范围内运行，这种精度可减少磨损并优化性能。此外，轴承通常需要定制以满足特定医疗设备的需求，从尺寸调整到特殊涂层，定制可确保轴承在预期应用中运行。特殊涂层（例如PVD 或PTFE）可提供额外的保护层，防止清洁和消毒时使用的化学品。这些涂层可延长轴承的使用寿命，同时保持其平稳运行。

等截面薄壁轴承的加工难点

2025-04-18

等截面薄壁轴承具有质量轻，结构紧凑，惯性矩小等优点，广泛用于工业机器人、航空飞行器、航天卫星、医疗等高端产品领域，且市场规模逐渐增大。但等截面薄壁轴承的截面积较小，使其径向壁厚很小，刚性差，极易产生较大的径向变形，因此，套圈在车削加工、热处理、磨削加工等诸多工序中，为了防止套圈圆度、平面度超差，出现椭圆、棱圆以及端面翘曲变形等缺陷，需要采用特殊的手段对轴承套圈进行保护性加工。　　等截面薄壁轴承顾名思义壁厚较小，工程实践中，将零件的直径与壁厚之比大于15的零件，称为薄壁零件。轴承行业通常用内、外套圈壁厚系数K（外圈外径尺寸与外沟径尺寸之比 D/De、内圈内沟径尺寸与内径尺寸之比 di /d）来量化，当1.04＜K≦1.14时，称为薄壁轴承。等截面薄壁轴承薄壁轴承的加工难点和解决措施：　　1、在锻造工序　　对于大尺寸和长径比小的薄壁轴承套圈，采用两件或两件以上合锻的方法生产，粗磨工序后再采用线切割的方法将套圈分离，以降低锻造工序的加工难度，减小套圈变形和端面加工余量，节省原材料，提高生产效率。　　2、车加工工序　　车加工工序中，主要是夹紧定位、切削力过大、夹具设计不合理、切削热变形和切削过程中的振动影响加工精度。为减小由于车加工应力过大而产生变形，采用较大包络圆接触面积且未经淬火的钢制软爪夹持套圈进行粗车，如采用多点夹紧卡盘（十二点夹或者二十四点夹）；改变定位夹紧方案（改径向夹紧为端面定位压紧方式）；调整工艺参数（高速切削、小背吃刀量、刀具较大的主偏角、较小的刀尖圆弧半径、合理选择切削液等）。粗车后增加一次附加回火，以消除应力。之后软磨端面，再对套圈进行精车。　　3、热处理工序　　热处理过程中，套圈内部组织产生相变，主要由奥氏体转变为马氏体，密度变小，体积膨胀，产生组织应力；另外，套圈从高温( 薄壁产品一般为 830～845 ℃ ) 的膨胀状态迅速淬火冷却，产生热应力。当这2 种内应力超过材料屈服极限时，材料将发生性的塑性变形。通常采用压模淬火控制变形，对没有条件压模淬火时，且淬火后对外径变形过大超过工艺要求的套圈，采用整形后再进行回火的方法加以校正，使其控制在工艺要求范围内。　　4、磨削　　磨削中主要是：选择合适的磨削设备、加工方法和磨削工艺参数。如采用带加强圈的方法，“一拖二”的结构进行加工；磨削外径面采用多次精细调整机床的方法；工序过程中增加回火稳定处理等，保证套圈的磨削质量满足工艺要求。薄壁

薄壁角接触球轴承安装步骤

2025-04-18

一、角接触球轴承安装步骤角接触球轴承的安装为成对安装，并需采用预加载荷。安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。1、安装形式角接触球轴承的安装形式，有背对背、面对面和串联排列三种。（1）背对背安装背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力。（2）面对面安装面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷。（3）串联排列串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。2、预加载荷的计算及调整预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。预加载荷的调整通过空运转试验。角接触球轴承经装配检验合格后，要以工作转速作空运转试验，时间不少于2h，温升应不超过15℃。二、安装注意事项1、安装环境轴承安装应在无尘，洁净的房间内进行，轴承要经过精心选配，轴承用隔圈要经过研磨，在保持内外圈隔圈等高的前提下，隔圈平行度应控制在lum以下。2、保持洁净轴承安装前应清洗干净，清洗时内圈斜坡朝上，手感应灵活，无停滞感，晾干后，放入规定量油脂，如属油雾润滑应放入少量的油雾油。轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。3、使用工具轴承安装应采用专门工具，受力均匀，严禁敲打。需在套圈端面的圆周上施加均等的压力，将套圈压入，不得用螂头等工具直接敲击轴承端面，以免损伤轴承。在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鄉头敲打套筒，通过套筒将套圈均衡地压入。如果大批量安装时，可采用液压机。压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，勿有间隙。4、安装前检查安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。5、存放环境轴承存放应清洁通风，无腐蚀气体，相对湿度不超过65%，长期保管应定期防锈。6、游隙调整单列圆锥滚子轴承安装应进行游隙的调整。游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。必要时应进行试验确定。双列圆锥滚子轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。7、旋转试验轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，发现异常，应停止运转并检查。运转试验正常后方可交付使用。

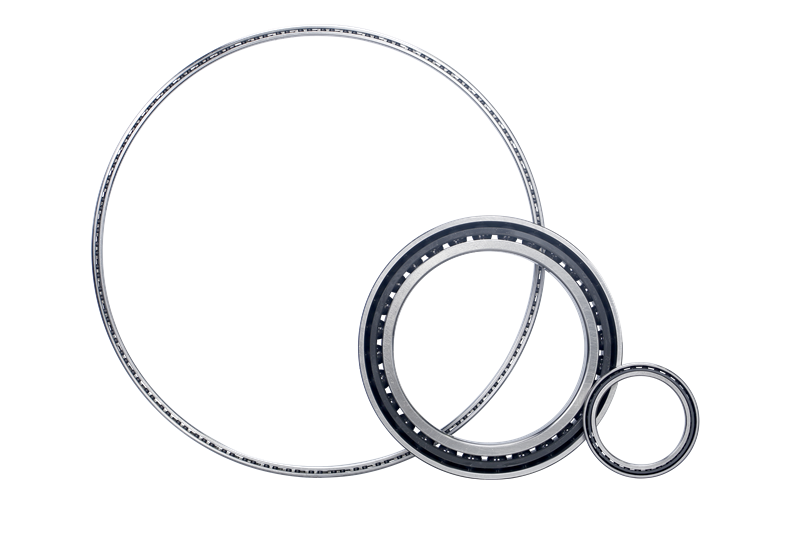

等截面薄壁轴承的应用场景

2025-03-25

等截面薄壁轴承作为一种新型的轴承类型，具有许多传统轴承所不具备的优势。由于外形尺寸被较大的微型化，且轴承又具有很高的刚性和旋转精度以及复合承载能力，所以适用于工业用机器人的关节部或旋转部、直驱电机、医疗机器、测量仪等领域。本文将介绍等截面薄壁轴承的优势，以便更好地了解这种新型轴承。1.加工难点等截面薄壁轴承的结构相对简单，加工起来容易变形，且测量困难。2. 适用于低速旋转由于等截面薄壁轴承的滚动体采用球形设计，且与轴承内圈和外圈之间的接触面积较小，因此其摩擦阻力较小，适用于低速旋转。这种适用于高速旋转的特点使得等截面薄壁轴承在许多领域中得到了广泛的应用，如航空航天、半导体、精密仪器等领域。3. 长寿命和可靠性等截面薄壁轴承采用轴承钢和不锈钢两种材料制造，经过精密的加工和热处理工艺，具有较长的使用寿命和可靠性。同时，由于其结构简单、易于维护，因此在使用过程中也减少了维修和更换的频率，提高了使用的可靠性。4. 承载能力小等截面薄壁轴承采用滚动体与轴承内圈和外圈之间的点接触设计，具有较小的承载能力。5. 适应性强等截面薄壁轴承的结构和尺寸可以根据实际需求进行定制，因此其适应性强。这种适应性使得等截面薄壁轴承在不同的领域和场合中得到了广泛的应用，如机器人、半导体、医疗行业等领域。

薄壁轴承配合方法

2025-03-22

‌ 薄壁轴承的配合方法主要包括压入配合和加热配合‌。在安装薄壁轴承时，通常采用压入配合的方法，即将轴承内圈与轴进行紧配合，外圈与轴承座孔进行较松配合。具体操作时，可以使用压力机将轴承压装在轴上，同时在轴承内圈端面垫一软金属材料做的装配套管（如铜或软钢），以防止压装时损坏轴承‌。此外，对于过盈配合的薄壁深沟球轴承，可能需要将轴承预热至80-100°C，以减少其内部尺寸，使其更容易安装。可以使用油浴或感应加热器进行预热，但要避免过热‌。‌薄壁轴承的安装步骤‌包括：1、确保轴承和安装表面干净无尘，检查轴承的型号和规格是否与设备要求相匹配。2、使用无尘布和清洁剂轻轻擦拭轴承，去除任何灰尘或杂质。3、将内圈轻轻压入轴上，确保内圈与轴肩完全接触且无偏心。4、将外圈安装到轴承座中，确保外圈与轴承座肩完全接触且无偏心。5、安装后检查轴承的游隙，确保其在规定的范围内，必要时调整垫片或隔圈的厚度。6、在轴承的内外圈、滚珠和保持架上涂抹适量的润滑剂‌。‌薄壁轴承的保养步骤‌包括：1、拆下轴承，用六角板手将螺丝收好。2、使用牙刷清理轴承表面的脏东西。3、如果轴承的侧盖可拆，则进行清理；否则直接进行安装‌。
