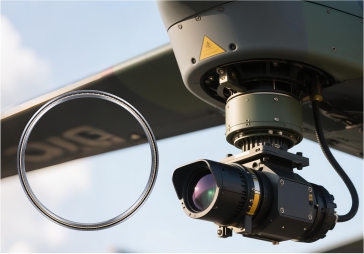

等截面薄壁轴承在光电吊舱中扮演着极其关键的角色，是保障吊舱高性能（高精度、高稳定性、轻量化）的核心元件之一。光电吊舱广泛应用于军用飞机、无人机、警用直升机、边境巡逻、消防监控等领域，用于执行侦察、监视、目标指示、火力引导等任务。其核心要求是在复杂动态环境下（振动、冲击、温度变化）保持光学传感器（可见光摄像机、红外热像仪、激光测距/指示器）的稳定和精确指向。

以下是等截面薄壁轴承在光电吊舱中的具体应用、优势及关键考量：

核心应用场景

1. 万向支架/稳定平台：

• 支撑光学传感器载荷： 直接承载摄像机、热像仪、激光器等精密且昂贵的传感器模块重量。

• 实现高精度、低摩擦旋转： 允许传感器在两个自由度上快速、平滑、精确地转动，实现大范围扫描和目标跟踪。

• 隔离载体运动： 这是关键的功能。吊舱安装在运动的飞机/无人机上，会承受强烈的振动、冲击和角运动（俯仰、滚转、偏航）。薄壁轴承与精密的伺服控制系统、惯性测量单元（IMU）结合，共同构成稳定回路，将外部载体的运动与内部光学平台隔离，确保光轴在惯性空间中的稳定（即视轴稳定），从而获得清晰、无抖动的图像。轴承的低摩擦、高刚性对稳定回路的快速响应和精度至关重要。

• 应用： 这是薄壁轴承主要也关键的应用位置。它们安装在俯仰轴（Pitch Axis）和方位轴（Azimuth/Yaw Axis）的旋转关节处，构成万向支架的核心支撑结构。

• 作用：

• 要求： 极高的旋转精度（极低跳动）、极高的刚性和承载能力（抵抗动态载荷和振动）、极低且稳定的摩擦力矩（保证伺服控制精度和响应速度）、低噪音（减少干扰）、轻量化、高可靠性（长寿命、免维护或低维护）。

2. 光学镜头调焦/变焦机构：

• 应用： 支撑驱动镜头组进行精确移动以实现自动对焦（AF）或光学变焦（Zoom）的精密丝杠或导轨系统。

• 作用： 确保镜头组在调焦/变焦过程中移动平滑、精确、无卡滞，保证成像质量。

• 要求： 高精度、低摩擦、平稳运行、耐频繁微小位移。

3. 滤光片切换轮：

• 应用： 支撑安装不同光谱滤光片的旋转轮盘。

• 作用： 根据任务需求（如切换可见光/近红外/中波红外/长波红外）快速、精确地将特定滤光片切入光路。

• 要求： 精确角度定位、快速响应、低惯量、运行平稳。

4. 激光发射器指向微调机构：

• 应用： 支撑用于精细校准激光束指向的小角度调整机构（可能包含精密枢轴或小型旋转台）。

• 作用： 确保激光束与光学视轴精确对准（共轴校准）。

• 要求： 极高的微动精度、极高的刚性、极低的空回。

为什么等截面薄壁轴承是光电吊舱的理想选择？

1. 轻量化：

• 吊舱重量直接影响载机的续航能力、机动性和有效载荷。薄壁轴承的“薄”截面设计使其在提供所需承载和刚性的前提下，实现了小的重量和空间占用，是吊舱轻量化设计的核心要素。这对于无人机和小型载机尤其关键。

2. 超高刚性与承载能力：

• 抵抗变形： 确保在动态载荷下，轴承支撑结构（特别是万向节）的变形极小，维持光轴指向精度和稳定平台的几何精度。

• 维持谐振频率： 高刚性有助于提高整个稳定平台的谐振频率，使其远高于载体振动的主要频率范围，从而更有效地被控制系统隔离。

• 承载冲击： 能承受瞬时高过载冲击而不失效。

• 光电吊舱在飞行中承受巨大的气动载荷、振动（来自发动机、气流）和冲击（如武器发射、着舰）。薄壁轴承通过优化设计和材料（如高强度合金钢、甚至钛合金），在径向上提供极高的刚性。

• 关键作用：

3. 超高旋转精度与低跳动：

• 薄壁轴承通常按照ABEC-7、ABEC-9或P4/P2级（ISO标准）等超高精度等级制造，具有极低的径向跳动和轴向跳动。

• 关键作用： 这是实现高指向精度和视轴稳定的基础。任何轴承自身的跳动都会直接转化为光学传感器视轴的微小抖动或偏移，严重影响成像质量和目标定位精度。

4. 极低且稳定的摩擦力矩：

• 伺服控制性能： 低摩擦使伺服电机能更精确、更快速地控制轴承转动，提高稳定回路的带宽和响应速度，提升稳定效果和跟踪精度。

• 降低功耗与发热： 减少电机负载和系统发热。

• 消除“粘滑”现象： 稳定的摩擦特性避免了低速运动时的非线性“粘滑”现象，确保扫描和微调的平滑性。

• 优化的滚道几何形状、高精度加工、特殊保持架（如冠形、聚合物）和润滑脂共同作用，实现了极低且高度一致的摩擦力矩。

• 关键作用：

5. 紧凑的空间设计：

• 等截面设计结合多种孔径选择，允许工程师在极其紧凑的吊舱空间内设计出高性能的万向支架和传动机构，优化内部布局。

6. 材料与环境的适应性：

• 材料： 常用G95Cr18不锈钢（耐腐蚀），对重量极端敏感的场合可能采用高强度合金钢（如CSS-42L）或钛合金（如Ti-6Al-4V）。

• 温度范围： 需能在宽温范围（如-55°C至+125°C甚至更高）下正常工作，保持性能稳定。润滑脂的选择至关重要。

7. 高可靠性与长寿命：

• 在严苛环境下（振动、冲击、温变）长时间可靠运行至关重要。高品质薄壁轴承配合正确的安装、预紧和润滑，可实现长寿命和免维护（或长维护间隔）。

关键考量因素（比一般应用更严苛）

1. 精度等级： 万向支架轴承必须使用高精度等级（如ABEC-7/9, P4/P2）。其他部位根据需求选择。

2. 游隙： 通常选用极小游隙，甚至预紧安装（负游隙），以较大程度提高刚性和旋转精度，减少空回。需精确计算热膨胀影响。

3. 摩擦力矩一致性： 对伺服控制性能影响极大，要求批次内和批次间摩擦力矩高度一致且稳定。

4. 刚性与固有频率： 必须进行详细的结构动力学分析，确保轴承支撑的系统刚性能满足谐振频率远离主要振动源频率的要求。

5. 材料与热处理： 要求材料纯净度高、热处理工艺严格，保证高强度、高耐磨性和尺寸稳定性。

6. 润滑： 选择宽温范围（尤其是低温启动性能好）、低挥发、长寿命、与密封材料兼容的航空级高性能润滑脂。

7. 安装： 至关重要！ 安装座的刚度、几何精度（圆度、圆柱度、平面度、垂直度）必须极高。安装过程需极其精细，避免不当受力导致轴承变形或预紧力失准。常用精密法兰盘或过盈配合加端面压紧。

8. 测试与验证： 需经过严格的环境试验（振动、冲击、温度循环、寿命试验）和性能测试（精度、摩擦力矩、刚度、温升）。

总结

在光电吊舱这一对精度、稳定性、轻量化和可靠性要求达到应用领域，等截面薄壁轴承（尤其是应用于核心万向稳定平台时）是不可替代的关键基础件。它通过提供超高刚性、超精密旋转、极低摩擦、紧凑轻量化的支撑方案，直接决定了吊舱的视轴稳定精度、成像质量、目标跟踪能力和整体性能上限。其设计、选型、制造、安装和维护的每一个环节都需遵循较高标准，以满足极端环境下的严苛作战需求。选择和应用不当的轴承，将成为吊舱性能发挥的瓶颈。
