如何正确安装等截面薄壁轴承
薄壁球轴承安装技术规范
一、薄壁轴承安装特性
结构敏感性
薄壁球轴承的截面厚度仅为同尺寸标准轴承的1/3-1/5，轴系配合公差需精确控制±0.025mm以内。安装后轴承会复现支撑结构的几何形位，要求轴颈圆度≤IT5级，轴承座平面度≤0.01mm/m。热变形补偿
在温差超过30℃的工况下，需预留轴向膨胀补偿量δ=α×L×ΔT（α为线膨胀系数，L为轴长，ΔT为温差）。建议采用浮动端设计，补偿量应≥0.2mm。
二、轴承选型与配置方案
径向型（C型）
• 纯径向载荷应用
• 双支承配置时，固定端轴承轴向预紧量0.02-0.05mm，浮动端预留0.1-0.3mm轴向间隙
四点接触型（X型）

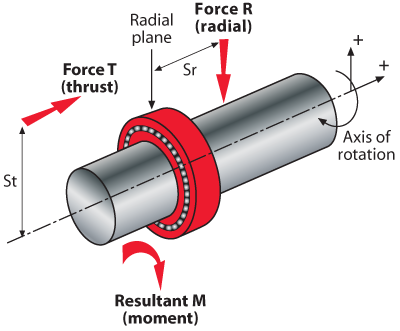

• 复合载荷工况（径向+双向轴向+力矩）

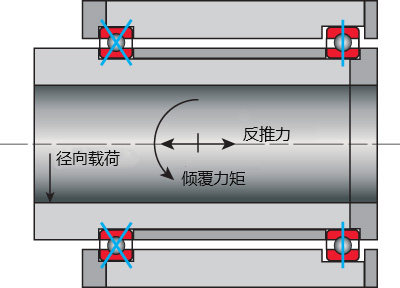

• 双支承配置应采用X型+C型组合，禁止双X型配置
• 典型安装扭矩≤5N·m（φ50mm规格）
角接触型（A型）

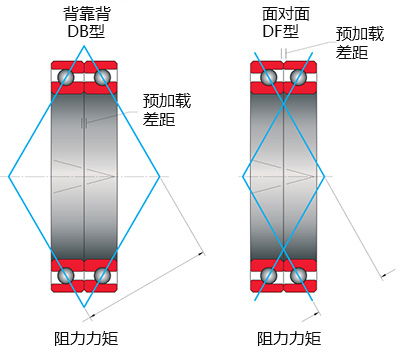

• 成对使用背对背（DB）或面对面（DF）配置
• 预紧力分级：轻预紧（0.03-0.08mm）、中预紧（0.08-0.15mm）、重预紧（0.15-0.25mm）
• 轴向刚度比径向型高40-60%
三、关键安装工艺
配合公差控制
• 轴径公差：h5-h7
• 座孔公差：H6-H7
• 过盈量计算公式：δ=(0.0005~0.001)×d（d为公称直径）装配工艺规范
• 热装加热温度：80-120℃（油浴）
• 冷装冷却温度：-30~-50℃（液氮）
• 压装速度≤5mm/s，压力≤500N（φ50mm规格）预紧力调整
• 双螺母锁紧法：分三次交替紧固，扭矩梯度20%-50%-100%
• 垫片调整法：每组垫片厚度差0.02mm
• 波形弹簧预紧：刚度系数10-50N/mm
四、检测与调试
游隙检测
• 径向游隙：使用塞尺测量，允许偏差±0.01mm
• 轴向游隙：千分表测量，重复定位精度≤0.005mm运行测试
• 空载磨合：阶梯增速（500-1500-3000rpm），各档运行30min
• 温升监控：轴承外圈温度≤环境温度+35℃
• 振动检测：速度有效值≤1.8mm/s（ISO10816标准）
五、润滑管理
油脂填充量
• 开式轴承：填充率30-40%
• 密封轴承：出厂预填锂基脂（NLGI 2级）补充周期
• 常规工况：2000-4000小时
• 高速工况（＞60%极限转速）：800-1500小时
• 计算公式：T=14×10^6/(n×d^0.5) （T为小时，n为rpm，d为内径mm）
六、失效预防措施
常见失效模式
• 微动磨损：接触面相对滑动＞5μm时发生
• 电蚀损伤：轴电压＞0.5V需采取接地措施
• 塑性变形：接触应力＞1800MPa时产生防护方案
• 密封结构：IP54防护等级以上
• 表面处理：DLC涂层（摩擦系数＜0.1）
